EN 10305-1 E255 निर्बाध परिशुद्धता स्टील ट्यूबयह गैर-{0}मिश्र धातु गुणवत्ता वाले ई255 1.0408 सटीक स्टील ट्यूब ग्रेड में ठंडे खींचे गए सीमलेस ट्यूब हैं, जो मशीनरी, ऑटोमोटिव और हाइड्रोलिक भागों के लिए बनाए गए हैं, जिन्हें दूसरे मशीनिंग पास के बिना सख्त ओडी और दीवार सहनशीलता की आवश्यकता होती है। ग्रेड का नाम एक नंबर पिन करता है: सामान्यीकृत (+एन) न्यूनतम उपज है255 एमपीए (37,000 पीएसआई); इसे आदेश दें तनाव से मुक्ति (+एसआर) और उसी ट्यूब तक पहुंच जाती है375 एमपीए (54,400 पीएसआई). आप कौन सा नंबर डिज़ाइन करते हैं यह तय करता है कि आप दीवार के लिए कितना भुगतान करते हैं।
E255, EN 10305 का मध्य पायदान है। हम इसे EN 10204 3.1 प्रमाणन के साथ, सभी पांच डिलीवरी स्थितियों में OD 4-380 मिमी, दीवार 0.5-25 मिमी पर आपूर्ति करते हैं।कोटेशन के लिए अपनी OD × वॉल और डिलीवरी स्थिति भेजें।
तकनीकी निर्देश
| पैरामीटर | क्षमता |
|---|---|
| मानक | EN 10305-1:2016 (सटीक अनुप्रयोगों के लिए निर्बाध ठंडी खींची गई ट्यूब) |
| स्टील ग्रेड/संख्या | E255 / 1.0408 (St45 समतुल्य) |
| E255 आयामी सहनशीलता OD 4-380 WT 0.5-25 | ओडी 4-380 मिमी (0.16-14.96 इंच); दीवार 0.5-25 मिमी (0.020–0.98 इंच) |
| दीवार की मोटाई सहनशीलता | ±10% या ±0.1 मिमी, जो भी अधिक हो |
| बाहरी-व्यास सहनशीलता | आईएसओ 7606 कक्षा 7 (मानक), 8 या 9 उपलब्ध |
| सीधा | 0.0015 × लंबाई से कम या उसके बराबर (ReH 500 एमपीए से कम या उसके बराबर); ≈ 0.5-1 मिमी/मीटर सामान्य |
| लंबाई | यादृच्छिक 3-12 मीटर, अनुरोध पर सटीक लंबाई या कट - से - आकार |
| सतही समापन | चमकीला खींचा हुआ (Ra +A/+N के लिए 1.6 µm से कम या उसके बराबर); तेल से सना हुआ या फॉस्फेट लेपित |
| E255 डिलीवरी स्थिति +सी +एलसी +एसआर +ए +एन | ठंड से कठोर (+सी), नरम (+एलसी), तनाव से राहत (+एसआर), एनील्ड (+ए), सामान्यीकृत (+एन) |
| प्रमाणन | एन 10204 3.1; तृतीय पक्ष निरीक्षण उपलब्ध है |
रासायनिक संरचना
E255 रासायनिक संरचनानीचे कास्ट {{0}विश्लेषण सीमा प्रति EN 10305-1:2016, तालिका 3 दी गई है। स्टील को वेल्ड करने योग्य और महीन दानेदार बनाए रखने के लिए कार्बन को 0.21% पर सीमित किया गया है; विस्तृत मैंगनीज बैंड (0.40-1.10%) वह है जो समान गर्मी को खींचे गए और सामान्यीकृत दोनों मार्गों पर काम करने देता है।
| तत्व | E255 (1.0408) अधिकतम | टिप्पणी |
|---|---|---|
| कार्बन (सी) | 0.21 | कम {{0}कार्बन, वेल्ड करने योग्य |
| सिलिकॉन (Si) | 0.35 | विजारण |
| मैंगनीज (एमएन) | 0.40–1.10 | वाइड बैंड खींचे गए और सामान्यीकृत मार्गों का समर्थन करता है |
| फास्फोरस (पी) | 0.025 | स्वच्छता की सीमा |
| सल्फर (एस) | 0.025 | स्वच्छता की सीमा |
| एल्यूमिनियम (अल, कुल) | 0.020 से अधिक या उसके बराबर (जब मारा गया) | बढ़िया -अदालत का अभ्यास |
यांत्रिक विशेषताएं
डिलीवरी की स्थिति के अनुसार E255 यांत्रिक गुणनीचे EN 10305-1:2016 के अनुसार कमरे का तापमान न्यूनतम है, तालिका 4। ध्यान दें कि उपज केवल +SR और +N के लिए दिखाई देती है; +C और +LC के लिए मानक उपज को तन्यता के अंश (≈0.8 Rm और ≈0.7 Rm) के रूप में परिभाषित करता है, यही कारण है कि उन स्थितियों को तन्यता और बढ़ाव द्वारा निर्दिष्ट किया जाता है।
| वितरण की स्थिति | आरएम, एमपीए (न्यूनतम) | रेह, एमपीए (न्यूनतम) | ए, % (न्यूनतम) |
|---|---|---|---|
| +सी (ठंडा खींचा, कठोर) | 580 | - (≈0.8 आरएम) | 5 |
| +एलसी (ठंडा खींचा, नरम) | 520 | - (≈0.7 आरएम) | 8 |
| +एसआर (तनाव से राहत) | 520 | 375 | 12 |
| +ए (एनील्ड) | 390 | - | 21 |
| +एन (सामान्यीकृत) | 440–570 | 255 | 21 |
30 मिमी से कम या उसके बराबर OD और 3 मिमी से कम या उसके बराबर दीवार वाले ट्यूब न्यूनतम 10 MPa कम ReH लेते हैं; OD > 160 मिमी के लिए +SR ReH फ़्लोर 420 MPa है। ये मानक तालिका 4 फ़ुटनोट हैं, वैकल्पिक अपग्रेड नहीं।
डिलीवरी की स्थिति का चयन करना
| स्थिति | उपज, एमपीए | जब इसका प्रयोग करें |
|---|---|---|
| +एसआर | 375 | वेल्डेड/मुड़े हुए हिस्से, हाइड्रोलिक बैरल, कोई भी भार जहां आप कम लागत पर उच्चतम उपज चाहते हैं |
| +N | 255 | गैर--दबाव वाले या हल्के लोड वाले हिस्से, सबसे कम कीमत, सर्वोत्तम फॉर्मेबिलिटी |
| +A | - (आरएम 390) | भारी मशीनिंग के लिए सॉफ्ट स्टॉक की आवश्यकता होती है |
| +एलसी / +सी | - (आरएम 520/580) | हिस्से खींचे हुए ही रहते हैं और वेल्डेड नहीं होते |
St45 और E255 एक ही स्टील हैं
यदि कोई चित्र पुकारता हैसेंट45=ई255 (1.0408), यह वही ट्यूब मांग रहा है - St45 विरासती DIN 2391 नाम है, E255 वर्तमान EN 10305-1 पदनाम, समान रसायन विज्ञान और समान सामान्यीकृत 255 MPa उपज। पुराने प्रिंट से मिलान करते समय St45 का उपयोग करें, और नए ऑर्डर पर E255 / 1.0408 लिखें ताकि प्रमाणपत्र वर्तमान मानक के अनुरूप हो। नामकरण डिकोड और खरीद लेखन के लिए, हमारा St45 पदनाम व्याख्याता (योजनाबद्ध) देखें।
मानकों के अनुसार निकटतम पड़ोसी हैंडीआईएन 2391 सेंट45औरE255 समकक्षएएसटीएम ए519 1020- लेकिन A519 मैच केवल स्ट्रेंथ बैंड द्वारा है। ए519 1020 एमएन 0.30-0.60% की अनुमति देता है, जो ई255 के 0.40-1.10% से कम है, इसलिए प्रमाणपत्रों को विनिमेय मानने से पहले रसायन विज्ञान और स्थिति की पुष्टि करें। अन्य मार्ग: GOST 9567-75 (20), GB/T 3639 (20#), BS 6323-4, NF 699।
अनुप्रयोग
E255 ट्यूब वहां जाते हैं जहां आयाम और अनुमानित उपज उच्च शक्ति से अधिक मायने रखती है। पाँच एप्लिकेशन समूह अधिकांश ऑर्डर को कवर करते हैं:
हाइड्रोलिक और वायवीय सिलेंडर
कोल्ड ड्रॉन +एसआर या +एन ट्यूबों को ऑन किया जाता है या एसआरबी-सिलेंडर बैरल में तैयार किया जाता है; वेल्डिंग के बाद स्थिर उपज और सीधापन बोर ज्यामिति को बनाए रखता है।
यांत्रिक और ऑटोमोटिव संरचनाएँ
एक्सल, सीट रेल, स्टीयरिंग कॉलम और चेसिस स्लीव्स मशीनिंग स्क्रैप को काटने के लिए सख्त सहनशीलता का उपयोग करते हैं।
सामान्य इंजीनियरिंग और मशीनीकृत हिस्से
बुशिंग्स, स्पेसर्स और स्लीव्स को +ए या +एन स्टॉक से काटा और मोड़ा जाता है, जहां कोमलता चिप नियंत्रण में सहायता करती है।
गैस स्प्रिंग्स और शॉक घटक
चिकने खींचे गए बोर और नियंत्रित दीवार लगातार स्ट्रोक प्रदर्शन देते हैं।
दबाव{{0}रेटेड छोटी असेंबलियाँ
जहां दीवार और उपज ज्ञात दबाव से मेल खाते हैं, +एसआर पांच स्थितियों में प्रति किलोग्राम उच्चतम मार्जिन देता है।
जीएनईई से ई255 प्रिसिजन ट्यूब क्यों प्राप्त करें
स्टॉक रेंज में पांच डिलीवरी शर्तें, ओडी 4-380 मिमी, दीवार 0.5-25 मिमी।
EN 10204 3.1 हर लंबाई पर हीट और कास्ट ट्रैसेबिलिटी के साथ प्रमाणपत्र।
एन आईएसओ 10893 एनडीटी (एडी करंट / फ्लक्स लीकेज / अल्ट्रासोनिक) समझौते द्वारा।
तकनीकी टीम कोटेशन से पहले ग्रेड, स्थिति और संस्करण की पुष्टि करती है; तृतीय-पक्ष निरीक्षण समर्थित।
गुणवत्ता नियंत्रण और परीक्षण
रसायन विज्ञान और तन्यता.कास्ट विश्लेषण प्लस कमरा -तापमान तन्यता प्रति EN 10305-1, तालिका 3/4।
अनुदैर्ध्य एनडीटी.EN ISO 10893 NDT - एड़ी करंट (EN ISO 10893-2, लेवल E3), फ्लक्स लीकेज (EN ISO 10893-3, लेवल F3) या अल्ट्रासोनिक (EN ISO 10893-10, लेवल U3B) समझौते से।
आयाम और सतह.100% OD/दीवार की जांच और पूरी लंबाई वाली सतह का निरीक्षण; जहां निर्दिष्ट हो वहां चपटा या चमकने वाला परीक्षण।
प्रमाणपत्र।EN 10204 3.1 हीट और कास्ट ट्रैसेबिलिटी के साथ; तीसरे पक्ष का गवाह उपलब्ध है।
परीक्षण एवं निरीक्षण

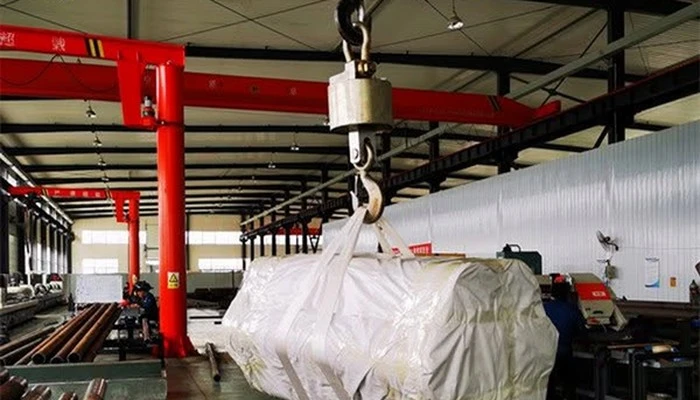

पैकेजिंग और शिपिंग
अपनी ओडी × दीवार, डिलीवरी की स्थिति और मात्रा भेजें - हमारी तकनीकी टीम विनिर्देश की पुष्टि करेगी और 24 घंटे के भीतर लीड टाइम के साथ एक कोटेशन वापस कर देगी।
E255 प्रिसिजन ट्यूब कोटेशन का अनुरोध करें
अक्सर पूछे जाने वाले प्रश्न
EN 10305-1 E255 क्या है और संख्या का क्या अर्थ है?
E255 (सामग्री संख्या 1.0408) EN 10305-1:2016 के तहत ठंड से खींची गई सीमलेस परिशुद्धता ट्यूबों के लिए एक गैर-{2}}मिश्र धातु गुणवत्ता वाला स्टील है। "255" सामान्यीकृत (+एन) स्थिति - 255 एमपीए (37,000 पीएसआई) में न्यूनतम ऊपरी उपज शक्ति है। तनाव-मुक्त (+एसआर) स्थिति में वही ट्यूब 375 एमपीए तक पहुंच जाती है, इसलिए नाम इसकी डिलीवरी स्थितियों में से केवल एक को दर्शाता है।
क्या E255 St45 के समान है?
हाँ। सामग्री संख्या 1.0408 के अंतर्गत E255 और St45 एक ही स्टील हैं। St45 विरासती DIN 2391 नाम है; E255 वर्तमान EN 10305-1 पदनाम है। वे समान रसायन शास्त्र और समान सामान्यीकृत 255 एमपीए उपज साझा करते हैं। पुरानी ड्राइंग से मिलान करते समय St45 का उपयोग करें, और नए ऑर्डर पर E255 / 1.0408 लिखें ताकि प्रमाणपत्र वर्तमान मानक से मेल खाए।
E255 दो उपज शक्तियाँ, 255 MPa और 375 MPa क्यों दिखाता है?
क्योंकि उपज डिलीवरी की स्थिति पर निर्भर करती है, न कि केवल ग्रेड पर। सामान्यीकृत (+एन) स्थिति में न्यूनतम ऊपरी उपज 255 एमपीए है; तनाव मुक्त (+एसआर) स्थिति में यह 375 एमपीए - है, ठंडे काम और तनाव राहत से 120 एमपीए का अंतर। आपके द्वारा वास्तव में ऑर्डर की गई स्थिति के मूल्य के अनुसार डिज़ाइन करें। एक +एसआर ट्यूब एक ही दीवार पर लगभग 47% अधिक दबाव वहन करती है, या उसी दबाव के लिए लगभग 32% कम दीवार की आवश्यकता होती है।
E255 परिशुद्धता ट्यूबों के लिए मुझे कौन सी डिलीवरी स्थिति चुननी चाहिए?
ट्यूब आगे क्या कर रही है इसके आधार पर चुनें। वेल्डेड या मुड़े हुए हिस्से और हाइड्रोलिक बैरल आमतौर पर +एसआर (375 एमपीए, स्थिर आयाम, अच्छी वेल्डेबिलिटी) लेते हैं। गैर {{4}दबाव वाले या हल्के से लोड किए गए हिस्से +एन (255 एमपीए, न्यूनतम लागत) का उपयोग कर सकते हैं।
E255 परिशुद्धता ट्यूबों के आयाम और सहनशीलता क्या हैं?
EN 10305-1 OD 4-380 मिमी (0.16-14.96 इंच) और दीवार की मोटाई 0.5-25 मिमी (0.020-0.98 इंच) को कवर करता है। दीवार की सहनशीलता ±10% या ±0.1 मिमी, जो भी अधिक हो, है। बाहरी-व्यास सहिष्णुता आईएसओ 7606 कक्षा 7/8/9 से ली गई है। सीधापन 0.0015 × लंबाई से कम या उसके बराबर है ReH के लिए 500 MPa से कम या उसके बराबर है। चमकीली (+A/+N) सतहें 1.6 µm से कम या उसके बराबर Ra तक पहुँचती हैं।
क्या E255 ASTM A519 1020 के समतुल्य है?
लगभग, शक्ति बैंड द्वारा, लेकिन रसायन विज्ञान में समान नहीं। एएसटीएम ए 519 1020 (सी 0.18-0.23 %, एमएन 0.30-0.60 %) ई255 के समान उपज सीमा में बैठता है, फिर भी ई255 एमएन 0.40-1.10% की अनुमति देता है। समान के लिए-के लिए-समान प्रतिस्थापन के लिए मैंगनीज और वितरण की स्थिति की पुष्टि करें, और यह न मानें कि ऑर्डर विनिर्देश की जांच किए बिना प्रमाणपत्र विनिमेय हैं।
E255 ट्यूबों के साथ कौन सा प्रमाणपत्र और गैर-विनाशकारी परीक्षण आता है?
प्रत्येक ऑर्डर गर्मी और कास्ट संख्या का पता लगाने वाले EN 10204 3.1 निरीक्षण प्रमाणपत्र के साथ भेजा जाता है। अनुदैर्ध्य दोष निरीक्षण EN ISO 10893-2 (एडी करंट, लेवल E3), EN ISO 10893-3 (फ्लक्स लीकेज, लेवल F3) या EN ISO 10893-10 (अल्ट्रासोनिक, लेवल U3B) का अनुसरण करता है। अनुरोध पर तृतीय-पक्ष निरीक्षण उपलब्ध है।
क्या E255 को 380 मिमी बाहरी व्यास से ऊपर आपूर्ति की जा सकती है?
EN 10305-380 मिमी ओडी तक 1 स्कोप सीमलेस कोल्ड ड्रॉन प्रिसिजन ट्यूब। बड़े व्यास के लिए सही मार्ग एक अलग मानक है - हाइड्रोलिक और वायवीय प्रणालियों के लिए EN 10297-1 (मशीनरी ट्यूब) या EN 10305-4, जहां E255 की आपूर्ति केवल +N स्थिति में की जाती है। आवेदन बताएं ताकि मिल सही प्रमाणपत्र आधार उद्धृत करे।
