तेल और गैस उद्योग में, टयूबिंग और आवरण आकार को मानकीकृत किया जाता हैएपीआई (अमेरिकी पेट्रोलियम संस्थान), विशेष रूप से के अंतर्गतविशिष्टता 5CT.
इन पाइपों के आकार का उल्लेख हमेशा उनके द्वारा किया जाता हैबाहरी व्यास (ओडी). हालाँकि, क्योंकि अलग-अलग गहराई और दबाव के लिए अलग-अलग दीवार की मोटाई की आवश्यकता होती है, आंतरिक व्यास (आईडी) भिन्न होता है।
एपीआई 5सीटी केसिंग और ट्यूबिंग के लिए तत्काल कोटेशन का अनुरोध करें
आवरण आकार
झलारयह एक बड़ा व्यास वाला पाइप है जिसे एक स्पष्ट बोरहोल में डाला जाता है और उस स्थान पर सीमेंट लगा दिया जाता है। यह कुएं को ढहने से बचाता है और तरल पदार्थ को भूजल में रिसने से रोकता है।
सामान्य आवरण OD आकार:
कंडक्टर पाइप:16", 20", 24", या 30" (प्रयुक्त पहली स्ट्रिंग)।
सतह आवरण:10-¾", 13-⅜" (मीठे पानी वाले क्षेत्रों की रक्षा करता है)।
मध्यवर्ती आवरण:7-⅝", 8-⅝", 9-⅝" (उच्च दबाव वाले क्षेत्रों में संक्रमण के लिए गहरे कुओं में उपयोग किया जाता है)।
उत्पादन आवरण:4-½", 5", 5-½", 7" (अंतिम तार जो जलाशय तक चलता है)।
मुख्य मीट्रिक:आवरण द्वारा वर्णित हैआयुध डिपोऔरवजन प्रति फुट(उदाहरण के लिए, 5-½" 17# आवरण)। वजन दीवार की मोटाई निर्धारित करता है।
आवरण आकार विशिष्टता
| वर्ग | सामान्य आयुध डिपो (इंच) | आयुध डिपो (मिमी) | प्राथमिक अनुप्रयोग |
| कंडक्टर | 16", 20", 24", 30" | 406 - 762 | सबसे बाहरी तार; ऊपरी मिट्टी को ढहने से रोकता है। |
| सतह आवरण | 10-¾", 13-⅜" | 273 - 340 | मीठे पानी वाले क्षेत्रों की सुरक्षा करता है; बीओपी स्टैक का समर्थन करता है। |
| मध्यवर्ती आवरण | 7-⅝", 8-⅝", 9-⅝" | 194 - 244 | जटिल वर्गों (उच्च दबाव या हानि क्षेत्र) के लिए उपयोग किया जाता है। |
| उत्पादन आवरण | 4-½", 5", 5-½", 7" | 114 - 178 | अंतिम तार जलाशय के माध्यम से या उसके ऊपर सेट होता है। |
| लाइनर | विभिन्न | - | एक डोरी जो सतह तक नहीं बढ़ती; पिछले आवरण से लटका हुआ है। |
ट्यूबिंग आकार
ट्यूबिंग आवरण के अंदर लगाई जाने वाली पाइप है। यह वह नाली है जिसके माध्यम से तेल या गैस वास्तव में सतह पर बहती है। आवरण के विपरीत, टयूबिंग को खींचने और बदलने के लिए डिज़ाइन किया गया है यदि यह खराब हो जाए या प्लग हो जाए।
सामान्य ट्यूबिंग OD आकार:
छोटी (मैकरोनी) ट्यूबिंग:1.050", 1.315", 1.660" (रासायनिक इंजेक्शन या बहुत छोटे कुओं के लिए प्रयुक्त)।
मानक उत्पादन ट्यूबिंग:
2-⅜"(पुराने या कम मात्रा वाले कुओं में बहुत आम है)।
2-⅞"(अधिकांश तटवर्ती तेल और गैस कुओं के लिए उद्योग मानक)।
3-½"(उच्च-वॉल्यूम वाले कुओं के लिए उपयोग किया जाता है)।
बड़े बोर ट्यूबिंग:4", 4-½" (उच्च उत्पादन वाले अपतटीय या उपसमुद्री कुओं में उपयोग किया जाता है)।
टयूबिंग आकार विशिष्टता
| वर्ग | सामान्य आयुध डिपो (इंच) | आयुध डिपो (मिमी) | प्राथमिक अनुप्रयोग |
| मैकरोनी ट्यूबिंग | 1.050", 1.315", 1.660" | 26.7 - 42.2 | रासायनिक इंजेक्शन या स्लिम - होल वर्कओवर ऑपरेशन। |
| मानक टयूबिंग | 2-⅜" | 60.3 | कम मात्रा वाले या पुराने तटवर्ती कुओं में आम। |
| मानक टयूबिंग | 2-⅞"(अत्यन्त साधारण) | 73.0 | अधिकांश तटवर्ती तेल/गैस कुओं के लिए उद्योग मानक। |
| बड़े बोर ट्यूबिंग | 3-½", 4", 4-½" | 88.9 - 114.3 | उच्च उत्पादन वाले कुएं, अपतटीय या जल अंतःक्षेपण कुएं। |
लंबाई वर्गीकरण (रेंज)
एपीआई पाइप के प्रत्येक जोड़ की लंबाई के लिए तीन "रेंज" परिभाषित करता है:
| श्रेणी | आवरण की लंबाई (फीट/मीटर) | ट्यूबिंग की लंबाई (फीट/मीटर) | टिप्पणी |
| रेंज 1 (आर1) | 16 – 25 फ़ुट (4.8 - 7.6मी.) | 20 – 24 फ़ुट (6.1 - 7.3मी.) | विरले ही प्रयोग किया जाता है। |
| रेंज 2 (आर2) | 25 – 34 फ़ुट (7.6 - 10.4मी.) | 28 – 32 फ़ुट (8.5 - 9.8मी.) | सबसे आम उद्योग मानक। |
| रेंज 3 (आर3) | > 34 ft (> 10.4m) | 38 – 42 फ़ुट (11.6 - 12.8मी.) | कनेक्शन को कम करने के लिए गहरे कुओं के लिए उपयोग किया जाता है। |
एपीआई 5सीटी ओसीटीजी फैक्ट्री

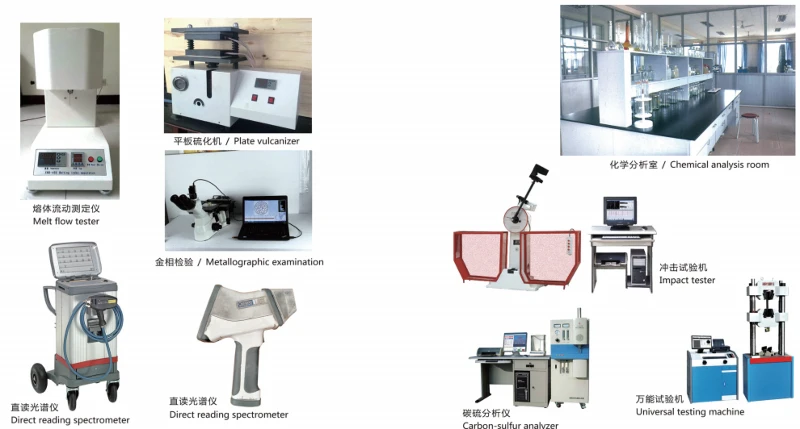

एपीआई 5सीटी ऑयल वेल केसिंग पाइप परीक्षण उपकरण
एपीआई 5सीटी तेल और गैस आवरण पाइप प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
एक आवरण की लंबाई कितनी होती है?
तेल/गैस कूप आवरण: Have standardized API length ranges (R-1: 4.88-7.62m, R-2: 7.62-10.36m, R-3: >10.36 मीटर), आमतौर पर 6-13 मीटर के बीच निर्मित होता है।
लचीले जलरोधक आवरण: लंबाई कस्टम है - प्रति इंस्टॉलेशन दीवार की मोटाई + एक्सटेंशन लंबाई (आमतौर पर कुल 40-100 मिमी) के रूप में गणना की जाती है।
रेंज 2 ट्यूबिंग की लंबाई क्या है?
रेंज 2 टयूबिंग की मानक लंबाई सीमा है25 से 34 फीट। इस विशिष्ट लंबाई को तेल और गैस जैसे उद्योगों में ड्रिलिंग रिग और परिवहन वाहनों पर हैंडलिंग, परिवहन दक्षता और स्थान उपयोग को अनुकूलित करने के लिए मानकीकृत किया गया है।
