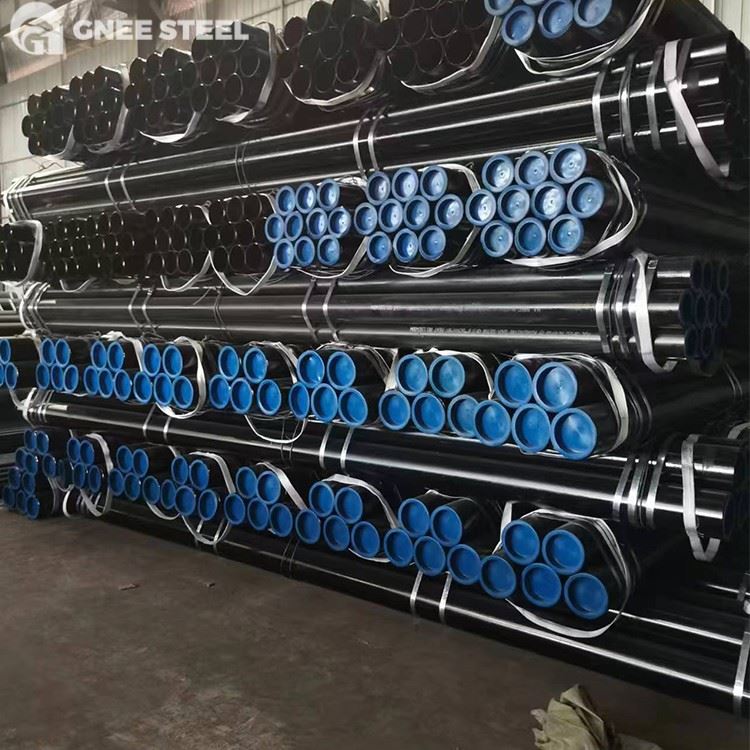

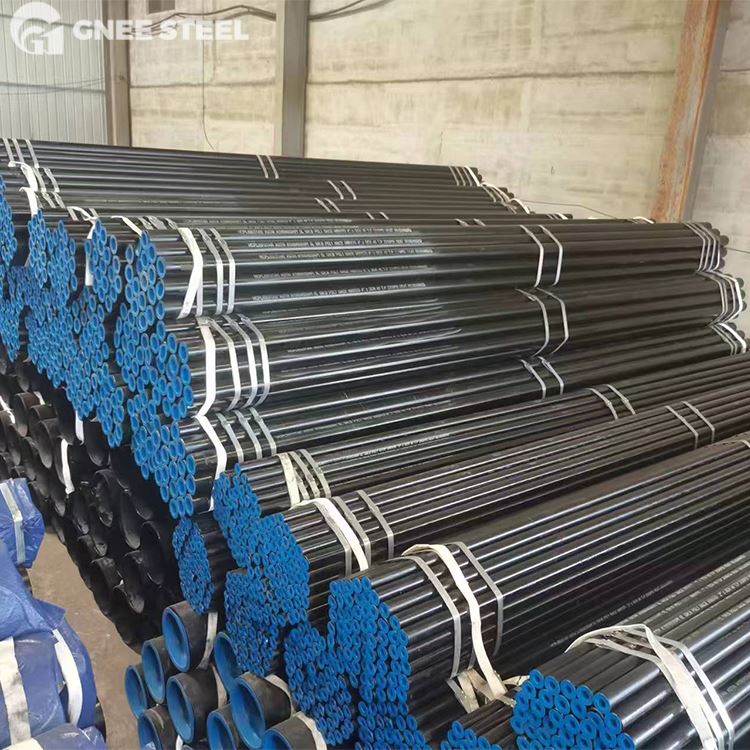

C90-1 OCTG आवरण
एपीआई 5सीटी सी90 टाइप 1 आवरणयह उच्च {{0}शक्ति, नियंत्रित {{1}उत्पादक स्टील ग्रेड है जिसके लिए विशेष रूप से इंजीनियर किया गया हैकटु सेवा (H2S वातावरण)। यह API 5CT विनिर्देशन के समूह 2 से संबंधित है। "टाइप 1" पदनाम एक विशिष्ट Cr{5}}Mo (क्रोमियम-मोलिब्डेनम) मिश्र धातु को संदर्भित करता हैबुझती और तड़का हुआ (क्यू+टी)पूरी तरह से मार्टेंसिटिक संरचना प्राप्त करने के लिए। यह अधिकतम प्रतिरोध सुनिश्चित करता हैसल्फाइड स्ट्रेस क्रैकिंग (एसएससी), जिससे यह गहरे, उच्च दबाव वाले और खट्टे तेल और गैस कुओं के लिए आवश्यक हो गया है।
मिल-प्रत्यक्ष मूल्य निर्धारण चालूC90 आवरण: ट्रेडिंग मार्कअप के बिना प्रीमियम खट्टा सेवा गुणवत्ता।आज ही एक उद्धरण प्राप्त करें.
API 5CT C90 टाइप 1 केसिंग कलर कोड
मिश्रित ग्रेडों को रोकने के लिए फ़ील्ड संचालन के लिए पहचान महत्वपूर्ण है।
| श्रेणी | पाइप बॉडी पेंट बैंड | कपलिंग पेंट का रंग | युग्मन पर बैंड |
| C90 प्रकार 1 | एक बैंगनी बैंड | बैंगनी | कोई नहीं(सॉलिड पर्पल) |
एपीआई 5सीटी सी90 टाइप 1 ऑयल वेल केसिंग पाइप रासायनिक संरचना (%)
C90 को दीवार की मोटाई के माध्यम से समान गुण सुनिश्चित करने के लिए उच्च कठोरता की आवश्यकता होती है।
| तत्व | मांग (%) | उद्देश्य |
| कार्बन (सी) | 0.15 – 0.35 | मजबूती और कठोरता |
| मैंगनीज (एमएन) | 0.40 – 1.20 | डीऑक्सीडाइज़र और ताकत |
| क्रोमियम (Cr) | 0.80 – 1.50 | संक्षारण और एसएससी प्रतिरोध |
| मोलिब्डेनम (मो) | 0.15 – 0.85 | गुस्सा भंगुरता प्रतिरोध |
| फास्फोरस (पी) |
से कम या बराबर0.020 |
अशुद्धियाँ कम से कम करें |
| सल्फर (एस) |
से कम या बराबर0.010 |
खट्टी सेवा के लिए महत्वपूर्ण |
| निकेल (नी) |
से कम या बराबर0.25 |
एसएससी संवेदनशीलता को रोकने के लिए सीमित |
| सिलिकॉन (Si) |
से कम या बराबर0.45 |
डीऑक्सीडाइज़र |
एपीआई 5सीटी सी90-1 आवरण और ट्यूबिंग तन्यता और कठोरता आवश्यकताएँ
उपज शक्ति खिड़की यह सुनिश्चित करने के लिए संकीर्ण है कि सामग्री मजबूत है फिर भी खट्टा सेवा के लिए पर्याप्त लचीला है।
| संपत्ति | शाही इकाइयाँ | मीट्रिक इकाइयां |
| उपज शक्ति (न्यूनतम) | 90,000 साई | 621 एमपीए |
| उपज शक्ति (अधिकतम) | 105,000 साई | 724 एमपीए |
| तन्यता ताकत (न्यूनतम) | 100,000 साई | 689 एमपीए |
| अधिकतम कठोरता | 25.4 एचआरसी | 255 एचबीडब्ल्यू/270 एचवी |
| कठोरता भिन्नता (अधिकतम) | 3.0 एचआरसी | -- |
एपीआई 5सीटी सी90 टाइप 1 आवरण सहनशीलता तालिका
| वस्तु | सहनशीलता |
| बाहरी व्यास (ओडी) |
इससे कम या इसके बराबर से कम या इसके बराबर 4-1/2":±± 0.031" |>> 4-1/2": -0.5% से +1.0% |
| दीवार की मोटाई | -12.5% (कोई ऊपरी सीमा नहीं) |
| वजन (एकल जोड़) | -3.5% से +6.5% |
| अंदर का व्यास (आईडी) | OD और दीवार की मोटाई द्वारा शासित |
| सीधा |
इससे कम या इसके बराबर से कम या इसके बराबर कुल लंबाई का 0.2% |
एपीआई 5सीटी सी90 टाइप 1 केसिंग कनेक्शन
C90 का उपयोग महत्वपूर्ण कुओं में किया जाता है, जिसके लिए अक्सर उच्च {{1}अखंडता सीलिंग की आवश्यकता होती है।
| रिश्ते का प्रकार | संक्षेपाक्षर | उदाहरण |
| छोटा गोल धागा | एसटीसी | मानक उथले कुएँ |
| लंबा गोल धागा | एलटीसी | C90 आवरण के लिए सबसे आम |
| बट्रेस धागा | बीटीसी | उच्च तनाव/गहरे कुएँ |
| प्रीमियम कनेक्शन | वीएएम / टेनारिस / फॉक्स | गैस-तंग सीलेंउच्च-दबाव वाले खट्टे कुओं के लिए |
ग्रेड सी90 प्रकार 1 आवरण आयाम और वजन चार्ट (सामान्य आकार)
| आयुध डिपो (इंच) | वजन (पौंड/फीट) | दीवार की मोटाई (इंच) | बहाव व्यास (इंच) |
| 4-1/2" | 13.50 | 0.290 | 3.795 |
| 5-1/2" | 17.00 | 0.304 | 4.767 |
| 7" | 26.00 | 0.362 | 6.151 |
| 7" | 29.00 | 0.408 | 6.059 |
| 9-5/8" | 47.00 | 0.472 | 8.525 |
| 9-5/8" | 53.50 | 0.545 | 8.379 |
खट्टी सेवा विशिष्टता के लिए एपीआई 5सीटी सी90 टाइप 1 आवरण
यह तालिका खरीद के लिए तकनीकी मानकों का सारांश प्रस्तुत करती है।
| तकनीकी मापदण्ड | विशिष्टता मूल्य |
| मानक | एपीआई स्पेक 5सीटी/आईएसओ 11960 |
| एनएसीई अनुपालन | एमआर0175/आईएसओ 15156-2 |
| सामग्री समूह | समूह 2 (नियंत्रित उपज शक्ति) |
| उष्मा उपचार | बुझती और तड़का हुआ (क्यू+टी) |
| निर्माण की प्रक्रिया | केवल निर्बाध (एसएमएल)। |
| उत्पाद विशिष्टता स्तर | पीएसएल-1 (एसटीडी), पीएसएल-2, या पीएसएल-3 (उच्च गुणवत्ता) |
| प्रभाव परीक्षण | अनिवार्य चार्पी वी-नॉच (सीवीएन) |
एपीआई 5सीटी सी90 टाइप 1 केसिंग का परीक्षण एवं निरीक्षण
मानक J55/K55 ग्रेड की तुलना में C90 के लिए गुणवत्ता आश्वासन बहुत अधिक है।
| परिक्षण विधि | मांग | आवृत्ति |
| हाइड्रोस्टेटिक परीक्षण | रिसाव को सत्यापित करें-सटीक अखंडता | 100% पाइप |
| कठोरता परीक्षण | अनिवार्य अधिकतम 25.4 एचआरसी | 100% पाइप (सिरों पर) |
| एसएससी परीक्षण | एनएसीई टीएम0177 (विधि ए) | प्रति ताप / प्रति लॉट |
| अल्ट्रासोनिक (यूटी) | पूरे शरीर की दीवार की मोटाई/दोष स्कैन | अनिवार्य (PSL2/PSL3) |
| चुंबकीय कण | सतह दोष निरीक्षण | सिरों/धागों के लिए अनिवार्य |
| अनाज आकार | एएसटीएम ई112 (बारीक अनाज होना चाहिए) | प्रति ताप एक बार |

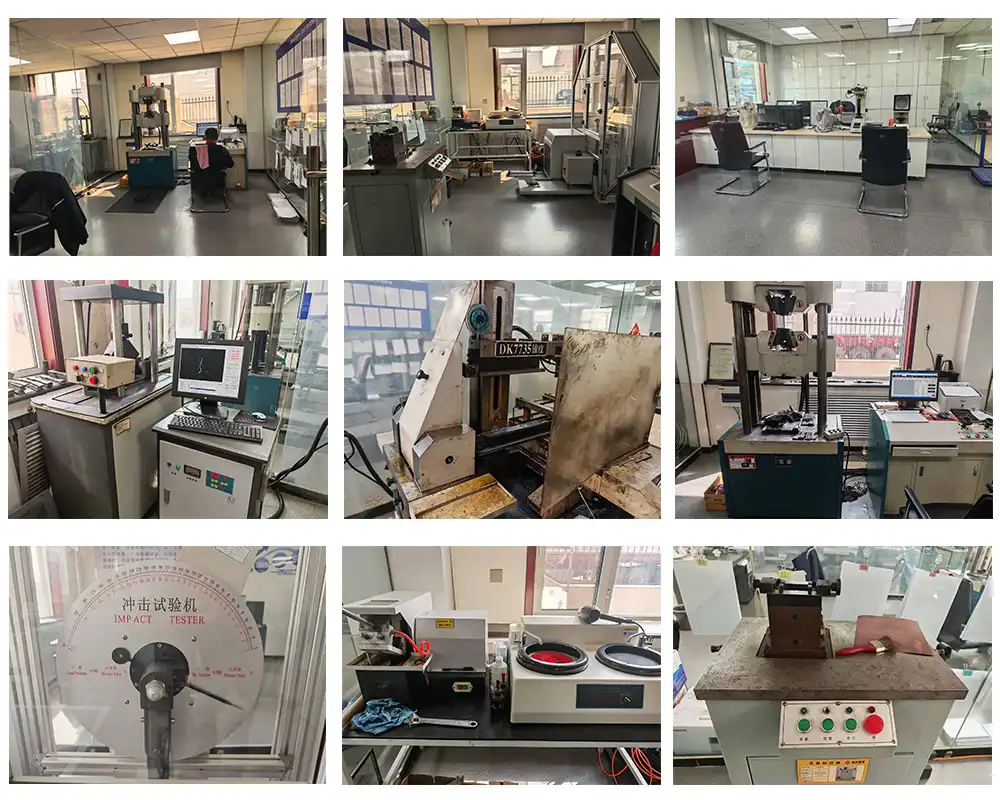

जीएनईई एपीआई ओसीटीजी पाइप परीक्षण और निरीक्षण

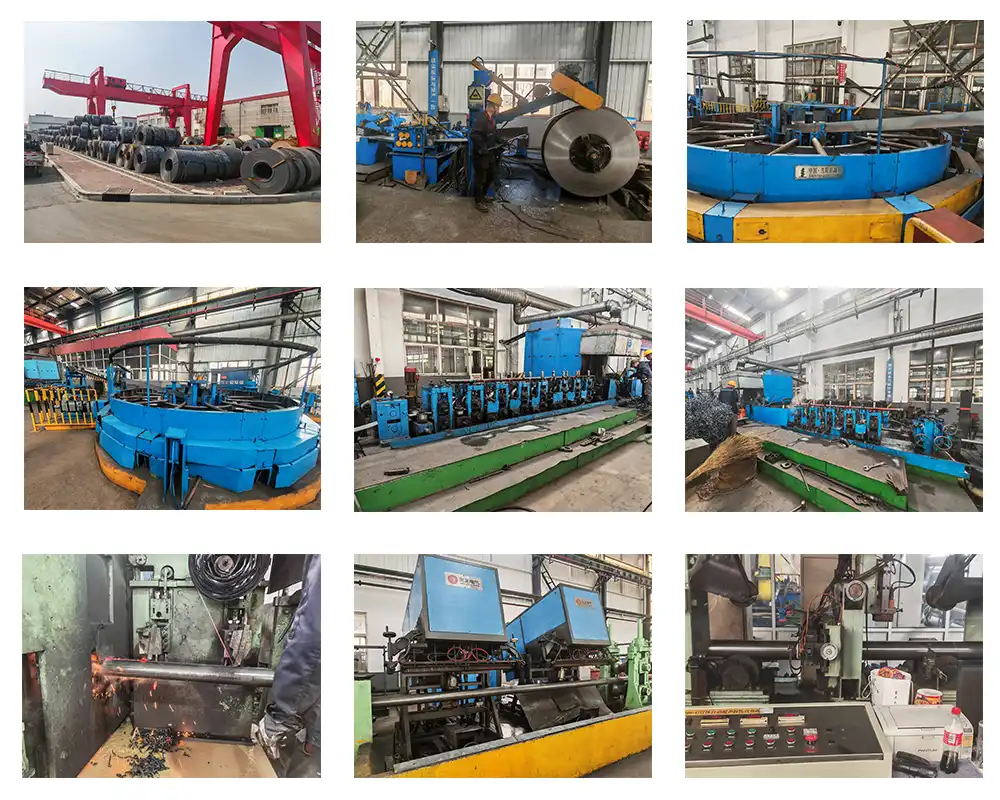

जीएनईई एपीआई ओसीटीजी पाइप फैक्ट्री
अक्सर पूछे जाने वाले प्रश्न
ऑक्टीजी पाइप का क्या मतलब है?
ओसीटीजी (तेल देश ट्यूबलर माल) लुढ़का हुआ धातु उत्पादों के संग्रह को संदर्भित करता है, जिसे आमतौर पर पाइप के रूप में जाना जाता है, और इसमें शामिल विभिन्न सहायक उपकरण शामिल हैं। इसमें ड्रिल, केसिंग या ट्यूबिंग पाइप, थ्रेड प्रोटेक्टर, स्टैबिंग गाइड, बम्पर रिंग और पाइप चॉक्स शामिल हो सकते हैं।
ऑक्टग में केसिंग और ट्यूबिंग में क्या अंतर है?
OCTG पाइप में उत्पादों के दो मुख्य वर्गीकरण शामिल हैं: आवरण और ट्यूबिंग।ट्यूबिंग वह पाइप है जो तेल और गैस को जमीन से सतह तक ले जाती है। आवरण वह पाइप है जो वेलबोर की अखंडता की रक्षा करता है और संवेदनशील भूमिगत संरचनाओं की रक्षा करता है.
ऑक्टग पाइप के विभिन्न प्रकार क्या हैं?
OCTG में आम तौर पर तीन मुख्य प्रकार शामिल होते हैं:आवरण, ट्यूबिंग, और ड्रिल पाइप. आवरण वेलबोर को स्थिर करता है और विभिन्न भूमिगत संरचनाओं को अलग करता है, टयूबिंग सतह पर तेल और गैस पहुंचाती है, और ड्रिल पाइप टॉर्क और ड्रिलिंग तरल पदार्थ संचारित करते समय ड्रिल बिट को रिग से जोड़ते हैं।
